الغواصة السويدية A-26

راس البر

عضو معروف
إنضم
22 نوفمبر 2021
المشاركات
227
مستوى التفاعل
1,848
Country flag

تعد الغواصة A-26 واحدة من أكثر تصميمات الغواصات غير النووية تقدمًا وتطورا في العالم,
تعود أصول برنامج الغواصة الى برنامج "UBåt-2000 Flundran" الطموح في عام 1990 في مناخ ما بعد الحرب الباردة ،
وكان المشروع في سبات حتى العقد الأول من القرن الحادي والعشرين عندما وُلد من جديد كمشروع فايكنغ, كان من الممكن أن تكون هذه الغواصة تم تطويرها بشكل مشترك مع النرويج والدنمارك ، لكن التخفيضات الدفاعية في تلك الدول أدت إلى تعطل البرنامج, في النهاية وُلد برنامج A-26 السويدي بالكامل في منتصف العقد الأول من القرن الحادي والعشرين.
في البداية ستحل هذه الغواصة محل فئة Blekingeو فئة Södermanland القديمة وربما لاحقًا فئة غواصات Gotland,
وقد أدت الصعوبات بين شركة ThyssenKrupp الالمانية و شركة Kockums السويدية آنذاك (المالكون لمشروع الغواصة) والحكومة السويدية إلى تأخير المشروع ، مما أدى إلى استحواذ الشركة السويدية Saab على شركة Kockums في عام 2014,
وأخيرًا في مارس 2015 ، قدمت الحكومة السويدية طلبًا رسميًا لغواصتين من المقرر تسليمهم فى 2027 و 2028 و هناك اهتمام من بعض العملاء التصدير ولا سيما هولندا وكندا ايضا,



و تتمتع الغواصات السويدية بتصميم فريد كونها صغيرة نسبيًا لتناسب بيئة التشغيل الأولية في البلطيق ،
و كما أن هذه الغواصة مزودة بالمنظومة الاقوى و الاحدث من انظمة الدفع المستقلة AIP التى تشمل ميزات التصميم الأكثر قدرة و كفاءة, وهذه المنظومة الجديدة ال AIP أكثر هدوءًا من النسخ السابقة مما يسمح للغواصة بإجراء المزيد من المهام و الدوريات الطويلة,
و على عكس الأجيال السابقة من الغواصة ، أصبح من الممكنً ان يكون مركز القيادة في المقدمة لأن المنظار التقليدي تم استبداله بـ "صاري بصري" مثل منظار الفيديو لذلك لم يعد هناك سبب لوجود غرفة التحكم تحت المنظار مباشرةً و هذا له ميزة أنه لم يعد من الضرورى ان أحد يمشي عبر غرفة القيادة للانتقال من أحد طرفي الغواصة إلى الطرف الآخر.
و تقنية التخفي الشاملة للطراز A26 تجعلها غير مرئية وهادئة تماما, و تتميز الغواصة ببصمة صوتية و هيدروديناميكية منخفضة و بالأشعة تحت الحمراء ايضا بالإضافة إلى انخفاض المقطع العرضي الرادارى لها وهى طافية,
و الغواصة مقاومة لاحتمال الصدمات الكبيرة من الانفجارات تحت الماء, وهي مزودة بتدابير مضادة للألغام لاكتشاف وتحديد وتدمير الألغام,
وتم تركيب نظام طوارئ عالي الضغط ونفخ الهواء للمساعدة في انتشال الغواصة إلى السطح في حالة الطوارئ.
وتم تجهيز الغواصة أيضًا بنظام حماية من الحرائق مصمم وفقًا لمتطلبات السلامة البحرية (SOLAS).

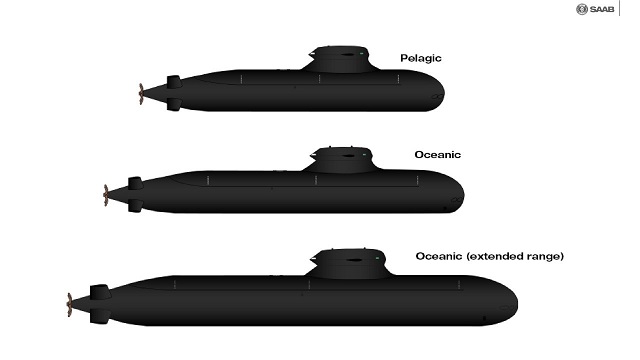

تنقسم عائلة الغواصة ال A-26 إلى ثلاثة اصدارات رئيسية:
الاصدار الاول هى A-26
Pelagic
و هو الإصدار الأصغر المصمم لعمليات المحدودة في البيئات الساحلية. تم تقليل الطول الإجمالي لها بأكثر من 12 مترًا من الإصدار الأساسي ولديها إزاحة سطحية تبلغ حوالي 1000 طن بمدى 4000 ميل بحري بسرعة 10 عقدة ، وقدرته على البقائية لأكثر من 20 يومًا
و تم تقليص عدد افراد الطاقم إلى 17-25 فقط
الاصدار الثانى A-26 Oceanic
أكبر من الاصدار الأساسي Pelagic حيث تم زيادة الطول قليلاً إلى 65 مترًا ، مع إزاحة سطحية تبلغ 2000 طن, وبمدى أكثر من 6500 ميل بحري بسرعة 10 عقدة و قدرتها على البقائية عند سرعة الدورية أكتر من 30 يومًا, و بطاقم مكون من 17 إلى 35 فرد,
الاصدار الثالث A-26 Oceanic (Extended Range)
وهو الاصدار الأكبر أوشيانيك و هو نسخة كبيرة بطول يزيد عن 80 مترًا وإزاحة سطحية تزيد عن 3000 طن, و تم زيادة المدى إلى أكثر من 10000 ميل بحري بسرعة 10 عقدة ، والقدرة على البقائية لأكثر من 50 يومًا, وبطاقم ما بين 20 و 50 فرد,





تحتوي الغواصة A-26 على غرفة مصصمة خصيصا للقوات الخاصة، والتي تتكون أساسًا من حظيرة كبيرة بين أنابيب الطوربيد (المعروفة باسم البوابة متعددة المهام) و تكون الغواصة في قاع البحر للسماح لغواصين القوات الخاصة بالخروج أو الدخول عبر الحظيرة,
تم تجهيز الغواصة بأنظمة استشعار بصرية مثبتة على الصاري ، بالإضافة إلى أنظمة السونار النشطة والسلبية لتحديد التهديدات واكتشافها
يسمح التصميم المعياري للغواصة السويدية بتعديل أو استبدال بدن الغواصة خلال ترقيات منتصف العمر



المواصفات
(النسخة السويدية الأساسية)
الإزاحة: 1.930 طن
الطول: 63 م
الشعاع: 6.4 م
الدفع: ديزل وكهرباء وبمنظومة ستيرلينج AIP
البقائية 45 يومًا إجمالاً



التسلح:
4 فتحات لاطلاق طوربيدات ثقيلة الوزن 533 مم (21 بوصة) من طراز Torped-62 (HWT). وهو طوربيد موجه بالأسلاك ويمكنه تتبع وتصنيف عدة أهداف في وقت واحد. ولديه أربعة أضعاف مدى الطراز الأقدم Type-613 عند 40 بحريًا ميلا بسرعة 40 عقدة.



18 أنبوبًا من خلايا ال VLS لصواريخ الكروز.
يمكن أيضًا استخدام أنابيب الطوربيد لإطلاق طوربيدات أصغر حجمًا مقاس 400 مم (15.75 بوصة), و السويد هي من الدول الرائدة في مجال إرسال الطوربيدات الموجهة سلكيًا (مع موجه طرفي سلبي أو نشط) في فئة طوبيدات الوزن الخفيف.
التوجيه السلكي أكثر موثوقية ودقة من أسلحة الموجهة بنظام إطلاق وانس في بحر البلطيق المحصور والمزدحم ، خاصة في الأرخبيلات,
ويمكن إطلاق الطوربيدات بشكل مترادف ضد نفس الأهداف أو أهداف مختلفة, وتمتلك الغواصات السويدية الرقم القياسي لإطلاق طوربيد متعدد التوجيه سلكيًا متزامنًا من نفس الغواصة,



يمكن أن تستوعب البوابة متعددة المهام مجموعة من المركبات غير المأهولة تحت الماء (UUVs) ومركبات القوات الخاصة,
و مهام ISR (مراقبة و استخبارات واستطلاع) ويمكن استرداد UUV من خلال الوقوف في قاع البحر أمام الغواصة التي كانت متوقفة أيضًا ثم تجميعها بواسطة SubROV
و هناك أيضًا إمكانية مستقبلية لتزويدها بمركبة AUV-6-MR وهي مركبة آلية يمكن وضعها داخل أنبوب طوربيد ,
والغواصة مزودة بوابة متعددة المهام بطول 6 أمتار لإطلاق واستعادة ما يصل إلى ثمانية غواصين إلى جانب حمولات مهامهم




من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوي!
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوي!
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوي!

التعديل الأخير:

hazem

In a mad world, only the mad are sane
طاقم الإدارة
إنضم
18 نوفمبر 2021
المشاركات
5,987
مستوى التفاعل
29,202
المستوي
5
الرتب
5
Country flag
موضوع عظيم كالعادة أستاذ

بيقولوا ساب لما بتسوقها بتستخدم توماهوك في الموضوع يعني أكيد هيكون في تدخل أمريكي في الموضوع

Defense News understands that the Tomahawk Land Attack Missile, or TLAM, is being proposed by Saab for a potential European customer’s ongoing submarine program. The fact that the company can come up with a firm proposal like this would indicate that it already secured approval from the United States to integrate Tomahawks onto the A26.

هل فيه بدايل سويدي للصواريخ دي؟


yf-22

عضو معروف
إنضم
22 نوفمبر 2021
المشاركات
308
مستوى التفاعل
2,041
الإقامة
MR Ahmed Helmy
Country flag
من افضل غواصات الديزل فى العالم ان لم تكن افضلهم



صورة لغرفة التحكم المتطورة



بدن الغواصة املس و شبحى



التوصيلات الداخلية


مقارنة بين اصدارات الغواصة


الشىء الجيد انها مبنية على اساس سابقتها الجوتلاند الاسطورية


راس البر

عضو معروف
إنضم
22 نوفمبر 2021
المشاركات
227
مستوى التفاعل
1,848
Country flag
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوى !
شكرا استاذى دا من ذوقك,
دى المرة الأولى التي يتم فيها تزويد غواصة تعمل بالطاقة التقليدية بصواريخ كروز توماهك
ولحد الان مفيش بديل سويدى للكروز الامريكى,
A26 submarine fitted with vertical launched land attack cruise missiles its the first time such a system has been fitted on a conventionally powered submarine
.​


OSORIS

جانبي الايسر قلبه الفؤاد..وبلادي لي قلبي اليمين
طاقم الإدارة
إنضم
18 نوفمبر 2021
المشاركات
13,259
مستوى التفاعل
61,743
المستوي
10
الرتب
10
الإقامة
مصر العظيمة
Country flag

راس البر

عضو معروف
إنضم
22 نوفمبر 2021
المشاركات
227
مستوى التفاعل
1,848
Country flag
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوى !
اعتقد المانيا و فرنسا و السويد ثالوث الابداع الاوروبى وعظماء صناعة الغواصات التقليدية فى العالم واكثرها تقدما و تطورا وحداثة ومن الصعب جدا الحكم اى طراز من غواصات الدول التلاتة يتفوق على الاخر,
لكنى افضل ميزة التسليح الفرنسى المصنع فى فرنسا بالكامل على غواصاتهم,
ودا افضل من اضافة تسليح امريكى على الغواصات الالمانية و السويدية زى صواريخ الهاربون على التايب 209 المصرية او التوماهك على A26

التعديل الأخير:

Mohamed M78

مراسلين المنتدى
الأكثر تفاعلا هذا الشهر
إنضم
3 ديسمبر 2021
المشاركات
38,683
مستوى التفاعل
79,086
المستوي
11
الرتب
11
الإقامة
مصر

راس البر

عضو معروف
إنضم
22 نوفمبر 2021
المشاركات
227
مستوى التفاعل
1,848
Country flag
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوى !
اليابان نعم,
لكن كوريا الجنوبية فغواصاتها الشهيرة Son Won Il-class Hong Beom-doمبنية فى الاساس على الغواصة الالمانية التايب 214 ,




ليس معنى ذلك انهم لم يحققو تقدم فى صناعة الغوصات لكن صناعة غواصاتهم لا ترقى لحد الان للعمالقة التلاتة الاوروبين اللى ممكن نضيف لهم ايطاليا ايضا بمشروع غواصتها المشترك مع المانيا التايب 212 ,


Mohamed M78

مراسلين المنتدى
الأكثر تفاعلا هذا الشهر
إنضم
3 ديسمبر 2021
المشاركات
38,683
مستوى التفاعل
79,086
المستوي
11
الرتب
11
الإقامة
مصر
ساب تضع عارضة الغواصة الأولى من فئة A26 Blekinge
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوي!

أول قسمين (الخلف) خلال حفل وضع عارضة الأزياء. صورة ساب.

ساب تضع عارضة الغواصة الأولى من فئة A26 Blekinge​

أقيم حفل وضع كيل لسفينة HMS Blekinge في 30 يونيو 2022 في حوض بناء السفن Saab Kockums في كارلسكرونا ، جنوب السويد. Blekinge هي الأولى من غواصتين من نوع A26 تم طلبهما من قبل البحرية الملكية السويدية.​

من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوي!
01 يوليو 2022

خلال الحفل ، تم وضع أقسام البدن الأولى (قسمان كبيران في الخلف) بجانب قسم آخر قبل اللحام. حضر الحفل الذي يمثل معلمًا هامًا للبرنامج ، فيرونيكا واتز ، مدير مشروع A26 في
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوي!
، ورئيس البرامج البحرية في FMV ، وباتريك هورث ، والرئيس التنفيذي لشركة Saab Kockum ، لارس توسمان ، وقائد البحرية السويدية فريدريك ليندين ، قائد أسطول الغواصة الأول. ...

أقيم الحفل بعد 5 سنوات بالضبط من طلب السويد غواصتين جديدتين ، كانت تعرف في ذلك الوقت باسم A26.
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوى !
صعب يضع عارضة الغواصة الأولى من فئة A26 Blekinge 2
صورة ساب
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوى !
وفقًا لـ FMV ، يتم حاليًا بناء الجيل التالي من الغواصة من فئة Blekinge في حوض بناء السفن Saab Kockum في كارلسكرونا. هذه غواصتان تم تصنيعهما في خمسة أقسام رئيسية. في حفل وضع عارضة يوم الخميس ، تم وضع أول قسمين رئيسيين من الغواصة الأولى ، HMS Blekinge ، بجانب بعضهما البعض ليتم ضمهما.

من المتوقع أن يتم تسليم HMS Blekinge إلى البحرية السويدية في عام 2027 بينما من المقرر تسليم الغواصة الثانية ، HMS Skane ، في عام 2028.


Mohamed M78

مراسلين المنتدى
الأكثر تفاعلا هذا الشهر
إنضم
3 ديسمبر 2021
المشاركات
38,683
مستوى التفاعل
79,086
المستوي
11
الرتب
11
الإقامة
مصر

حول غواصات A26 / Blekinge​

غواصات A26-Blekinge-class
صورة لغواصة من نوع Saab Kockums A26 (Credit: Saab Kockums)
تم إطلاق برنامج A26 أخيرًا في عام 2015 بعد أن قدمت FMV (إدارة عتاد الدفاع السويدية) طلبًا لجيلين جديدين من الغواصات للبحرية الملكية السويدية. بناءً على الخطط الموضوعة في البداية تحت إشراف Kockums ، عمل مهندسو Saab في Malmö و Karlskrona بشكل مكثف على تصميم القارب. تلقى صعب في
من فضلك, تسجيل الدخول أو تسجيل لعرض المحتوي!
أمرًا آخر من إدارة مواد الدفاع السويدية (FMV) لمواصلة تطوير وإنتاج الغواصتين ، وكذلك توسيع قدراتهما.

غواصة بليكينج هي عبارة عن غواصة حديثة بطول 65 مترًا مع إزاحة سطحية تبلغ 2000 طن. مجهزة بـ Stirling AIP ، يمكنها الغوص لأكثر من 18 يومًا. مكملها القياسي يتكون من 26 بحارًا. يمكن للفئة استيعاب ما يصل إلى 35 بحارًا (بما في ذلك الكوماندوز والركاب).

بالنسبة لساب ، يمكن اعتبار فئة Blekinge على أنها خط الأساس A26 ، وهي مقترحة في السوق الدولية باسم A26 Oceanic. أكبر بقليل من فئة جوتلاند السابقة ، سيكون البليكينج قادرًا على التنقل والقتال في كل من المياه الساحلية والأزرق. بالنسبة إلى القوات البحرية التي تركز على العمليات الساحلية ، يقترح صعب A26 Pelagic ، وهو البديل الأصغر بطول 50 مترًا وإزاحة سطحية تبلغ 1000 طن ، والتي لا تزال تحتوي على وحدة AIP. من ناحية أخرى ، فإن A26 Oceanic Extended Range ، هو نسخة ممتدة من فئة Blekinge بسعة إزاحة تبلغ 3000 طن وقادرة على حمل ما يصل إلى 50 شخصًا.


المواصفات الرئيسية لفئة بليكينج:

الطول: 66،1 م
العارضة: 6،75 م
الإزاحة: 1925 طن
الدفع: 3 محركات ديزل و 3 محركات ستيرلينغ
المكمل: 17-26 ، الحد الأقصى 35
التسلح: طوربيدات ، مناجم ، AUV ، ROV ، MSF
